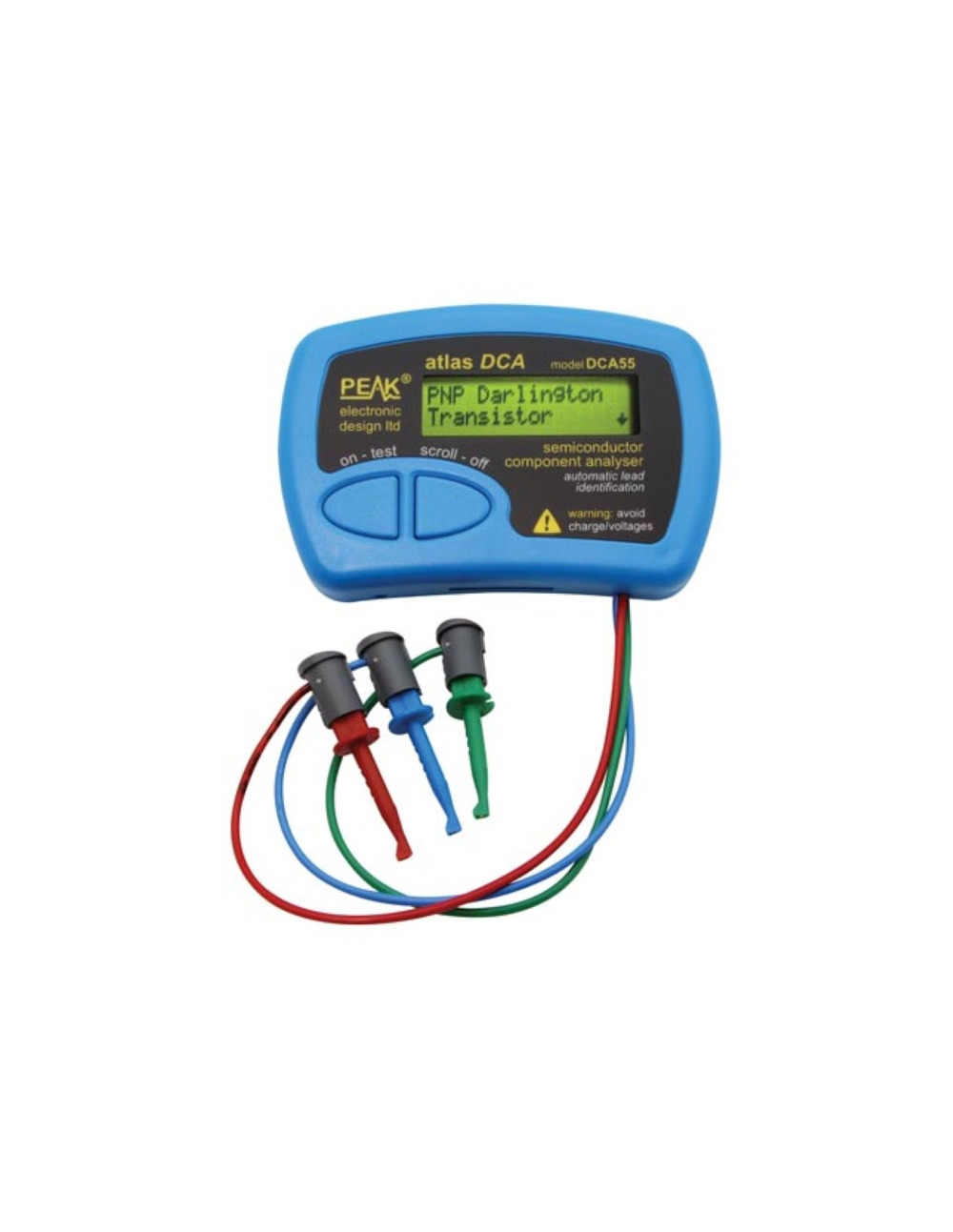

Analyseur de composants pour semiconducteurs

Analyseur De Composants Pour Semiconducteurs TOOL LAND 0850061273000 VELLDCA55 Informations de base sur le produit: •• Couleurs primaires: Noir •• Couleurs supplémentaires: Bleu •• Profondeur du produit: 20 mm •• Hauteur du produit: 70 mm •• Largeur du produit: 103 cm •• Poids Produit: 98 g • Données techniques: •• Courant d'essai maximal de crête dans le S/C: 5.5 mA •• Tension d'essai maximale de crête dans l'o/s: 5.1 V •• Spécifications des diodes:

• Courant d'essai : 5,0 mA
• Précision de la tension : -2% -20 mV à +2% +20 mV
• Vf pour l'identification des LED : 1,50 V - 4,00 V
• Seuil de court-circuit : 10 Ohm

•• Spécifications des SCR/triacs:

• Courant de test de la porte : 4,5 mA
• Courant d'essai de charge : 5,0 mA

•• Spécifications des transistors:

• Plage de gain (Hfe): 4 - 65000
• Précision du gain: ± 3 % ± 5 Hfe
• Tension d'essai Vceo: 2.0 V - 3.0 V
• Précision de Vbe: -2 % -20 mV à +2 % +20 mV
• VBE pour Darlington (shunté): 0.95 V - 1.80 V (0.75 V - 1.80 V)
• Seuil de shuntage base-émetteur: 50 kOhm - 70 kOhm
• Courant de test du collecteur du BJT: 2.45 mA - 2.55 mA
• Fuite acceptable du BJT: 0.7 mA
• MOSFET:

  • Plage de seuil de grille: 0.1 V - 5.0 V
  • Précision du seuil: -2% -20 mV à +2% +20 mV
  • Courant de test de drain: 2.45 mA - 2.55 mA
  • Résistance de grille: 8 kOhm
• Courant de test du drain de déplétion: 4.5 mA
• Courant de test du drain-source du JFET: 0.5 mA - 5.5 mA

• Données environnementales: •• Température de fonctionnement maximale: 50 °C •• Température minimale de fonctionnement: 0 °C • Alimentation: •• Piles incluses: Non •• Nombre de batteries: 1 •• Tension nominale de la batterie: 1.5 V •• Composition de la batterie: Alcaline •• Taille de la batterie IEC: AAA (LR03, R03, FR03, HR03, KR03, ZR03, 24A, 24D, 24LF, UM4, Micro, MN2400, MX2400, MV2400)
