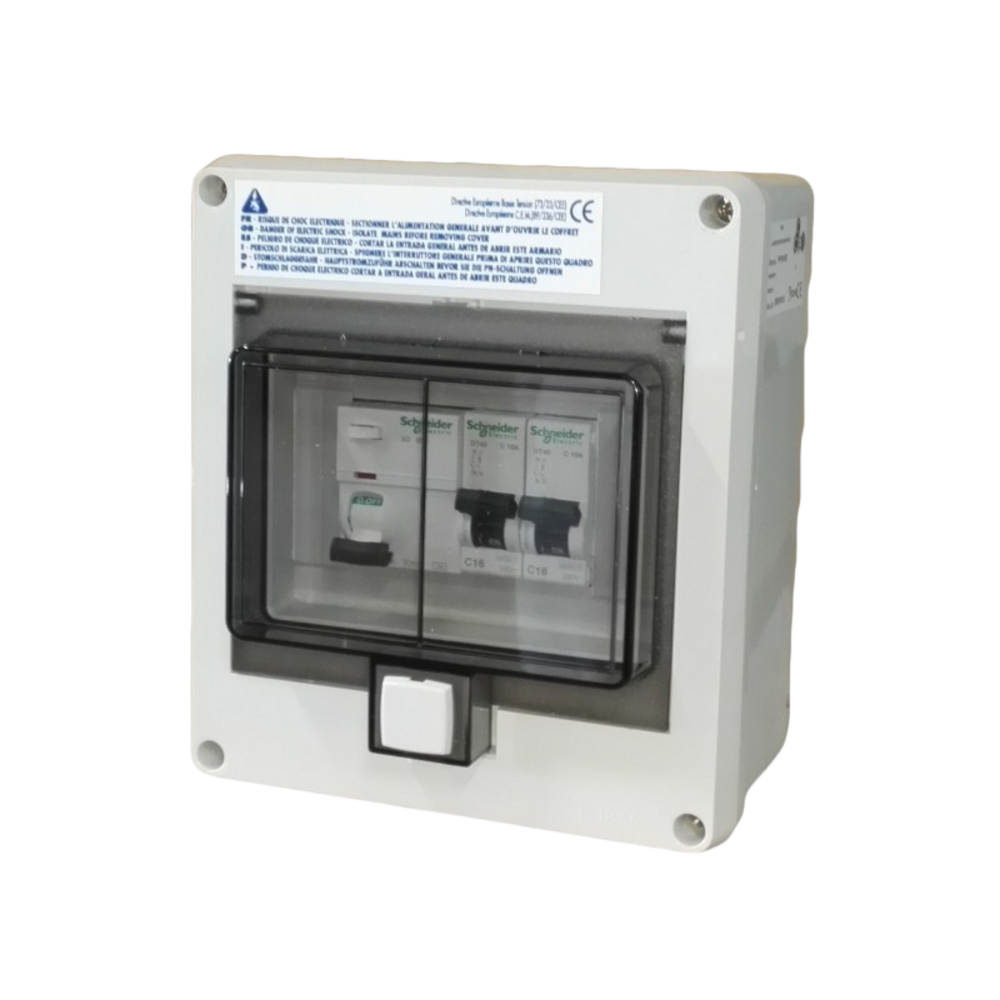

Coffret répartiteur pour local technique piscine - ccei - ampères - cid-m 2x16a courbe c

raccordez proprement votre local à la maison :

lorsque vous installez le local technique de la piscine, vous devez tirer un câble alimenté venant de la maison principale. En raccordant ce câble dans le coffret répartiteur cid ou clt, vous pouvez ensuite alimenter les différents appareils du local technique et également protéger les utilisateurs contre fuites de courant.

des disjoncteurs pour protéger les appareils contre les surtensions :

les coffrets pour local technique cid et clt sont fabriqués avec des disjoncteurs de différents calibres permettant de protéger les appareils raccordés contre les surtensions (selon le disjoncteur). A l'arrivée de l'alimentation générale, il est plutôt conseiller d'opter pour un coffret clt avec plusieurs départs intégrés.

les disjoncteurs courbe d pour départ pac (modèles +)

au démarrage, les pompes à chaleur sont au maximum de leur puissance pendant quelques secondes. Les disjoncteurs courbe d sont "temporisés" et permettent d'absorber la puissance de la pompe sans coupure.

ainsi, lorsque vous choisissez d'installer une pac pour chauffer votre piscine, sélectionnez le coffret avec disjoncteur courbe d adapté à la puissance fournie par le fabricant.

plusieurs configurations possibles :

les coffrets cid ou clt sont disponibles en plusieurs configurations pour l'adapter au plus près de votre installation. Sélectionnez le coffret répartiteur le plus adapté à vos besoins en fonction du nombre et du type d'appareil qui seront raccordés à la suite.

les coffrets cid sont fournis avec 2 départs et peuvent être utilisés en ajout dans votre installation de piscine. Pour une installation en triphasée, vous pouvez opter pour un cid-t+.

pour un coffret situé en amont du local technique, optez pour un coffret clt-m avec plusieurs départs intégrés, cela permettra d'alimenter un coffret électrique de filtration, un électrolyseurs, une pac, etc.

un accès rapide aux connexions et des composants protégés

pour raccorder vos équipements au coffret répartiteur cid ou clt, le boîtier s'ouvre rapidement en enlevant les 4 vis / charnières aux coins du coffret. Vous pouvez ensuite connecter les éléments sur les différents disjoncteurs grâce aux borniers.

l'ensemble des éléments à l'intérieur est déjà pré-câblé (interrupteur différentiel, disjoncteurs, etc.)

la vitre transparente en façade permet de protéger les différents composants électriques contre les projecteurs d'eau mais aussi la poussière très présente dans les locaux techniques.

exemple d'installation cid-m+.

référence désignation 230v - courbe c 230v - courbe d 400v - courbe c 400v - courbe d protection différentielle 30 ma pf10y002 cid-m 2 x 16a oui pf10y600 cid-m+ 6 1 x 16a 1 x 6a oui pf10y601 cid-m+ 10 1 x 16a 1 x 10a oui pf10y602 cid-m+ 16 1 x 16a 1 x 16a oui pf10y602 cid-m+ 20 1 x 16a 1 x 20a oui pf10y603 cid-m+ 25 1 x 16a 1 x 25a oui pf10y003 cid-t 1 x 16a oui pf10y605 cid-t+ 10 1 x 10a oui pf10y606 cid-t+ 16 1 x 16a oui pf10y607 clt-m+ 6

2 x 10a

1 x 16a

1 x 20a

1 x 6a oui pf10y608 clt-m+ 10 1 x 10a oui pf10y609 clt-m+ 16 1 x 16a oui pf10y610 clt-m+ 20 1 x 20a oui pf10y611 clt-m+ 25 1 x 25a oui
