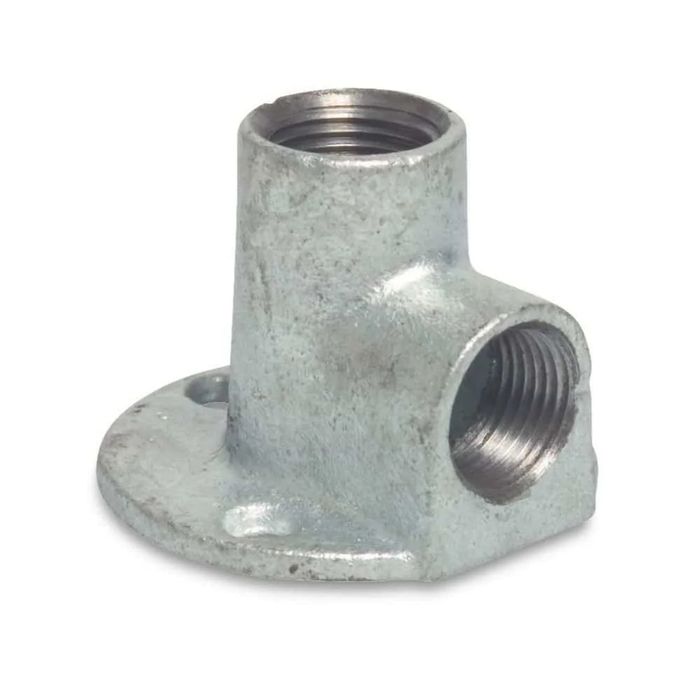

Raccord fileté en fonte malléable plaque murale 90° 1' ig x 1' ig

Raccord fileté en fonte malléable plaque murale 90° 1' IG x 1' IG Les raccords en fonte malléable sont des pièces de connexion de tuyaux utilisées généralement pour le transport de liquides et de gaz. Les domaines d'application sont extrêmement variés: de l'installation sanitaire, de chauffage et de gaz aux systèmes de réfrigération et de climatisation, systèmes de sprinklers et d'extinction de gaz, construction d'installations industrielles, construction mécanique, construction de stations-service, construction de machines à papier et à imprimer jusqu'à la construction de véhicules utilitaires. Les connexions filetées ne sont pas auto-étanches. Pour l'étanchéité, il convient d'utiliser par exemple du ruban Téflon ou du chanvre. Données techniques: Approbation: DVGW Norme: DIN EN 10242 / UBA METALLE Traitement de surface: Galvanisé Matériau: Fonte Résistance à la traction: < 350 N/mm² Température / pression de service maximale: -20°C à 120°C à 25 bar (jusqu'à 300°C à 20 bar) IG = Filetage intérieur AG= Filetage extérieur ' = Pouce 1' IG x 2'AG = 1 pouce filetage intérieur x 2 pouces filetage extérieur Type de filetage: Les filetages de tous les raccords de tuyaux sont fabriqués selon les normes courantes ISO 7-1/EN 10226-1 (filetage intérieur et extérieur) ainsi que ISO 228-1 (écrous de raccordement). Les filetages extérieurs sont coniques. Les filetages intérieurs sont parallèles/cylindriques. Tous les filetages sont indiqués en pouces par défaut. Les filetages sont étanchés avec un matériau d'étanchéité fileté approprié tel que le ruban d'étanchéité PTFE ou le chanvre d'étanchéité fileté. Filetage de tuyau Whitworth pour tuyaux filetés et raccords Filetage en pouces Filetage extérieur en mm Filetage intérieur / diamètre de noyau en mm Filets par pouce Pas en mm 1/4' 13,157 11,445 19 1,337 3/8' 16,662 14,95 19 1,337 1/2' 20,955 18,631 14 1,814 3/4' 26,441 24,117 14 1,814 1' 33,249 30,291 11 2,309 1 1/4' 41,91 38,952 11 2,309 1 1/2' 47,803 44,845 11 2,309 2' 59,614 56,656 11 2,309
